用高溫高壓蒸汽清洗機清洗油田油管原理與方法
發布時間：2014-06-05 點擊次數：4431次
用高溫高壓蒸汽清洗機清洗油田油管原理與方法
一、前言
油田油管、鉆桿的修復循環使用是采油廠降低生產綜合成本的重要措施，提高油管、桿的修復質量，可以保證油井作業質量，延長檢泵周期，減少作業返工，降低作業費用。清洗作為油管修復檢測線中的首道工序，能有效去除油管桿內、外壁的油污、蠟與結垢，保證修復油管桿的潔凈，并為其它工序創造了清潔條件。油管清洗主要有高壓水射流與熱煮兩種工藝，冬季由于井上回收油管較多，且結蠟層厚硬，一般采用熱煮，其余季節采用高壓水射流清洗。
另外油管由于內壁結垢，以往經常導致全井油管報廢。采用高壓水射流清洗工藝清洗油管內壁結垢效果明顯，可有效減少油管的浪費。
二、高壓水清洗
1、選用設備：

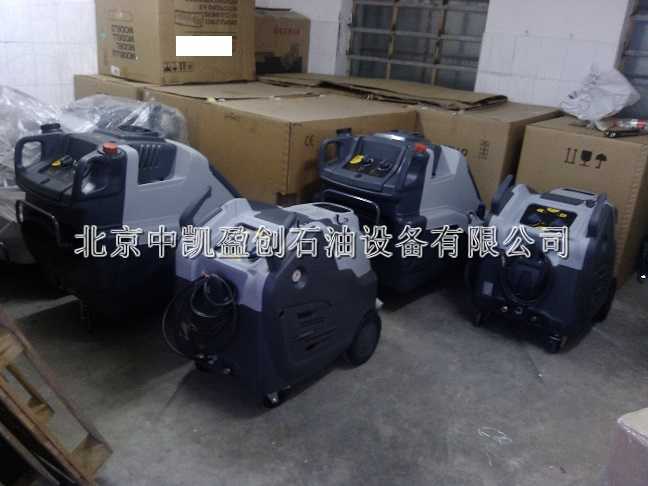

意大利Aoweks集團“奧威克斯”高溫高壓清洗機、熱水高壓清洗機AKS2523T（該設備由北京中凱盈創石油設備有限公司獨家代理）
2、高溫高壓清洗機、熱水高壓清洗機技術參數：
壓力：30～250bar
溫度：150℃恒溫
流量：1300L/H
功率：11KW
3、AKS2523T高溫高壓清洗機、熱水高壓清洗機原理及特點
AKS3025T高溫高壓清洗機、熱水高壓清洗機清洗的原理是用高壓泵打出高壓水，經加熱盤管加熱至150度高溫?zé)崴羝?經管子到達噴嘴，噴嘴則把高壓低流速的水轉換為低壓高流速的射流，正向或切向沖擊被清洗件的表面；高溫?zé)崴羝刮矬w表面的油污、油垢迅速溶解。射流在垢層或沉積物上產生足夠的壓強使其粉碎，一旦垢層被射透，流體呈楔形插入垢層和清洗件表面間，使垢層脫落而露出被清洗件的表面。呈層狀或多孔狀的垢物容易碎裂，因?yàn)閲娚淞鞯淖矒艨蓳糁幸粋€孔，在垢層表面以下形成一個內壓而使上部垢層裂開。在許多噴射操作中，沖碎的顆粒夾雜在射流中能夠幫助沖擊出更多的顆粒。
4、AKS2523T高溫高壓清洗機、熱水高壓清洗機
主要由高壓柱塞泵、動力部分、加熱部分、噴嘴、高壓軟管及工作附件等組成。
（1）.高壓柱塞泵
高壓柱塞泵是高壓水射流清洗裝置中主要的部件。選用陶瓷質既耐高溫又耐磨，從而增加了高壓泵的使用壽命。
（2）.動力部分
動力源為15千瓦的電動機。采用380伏50赫茲的工廠電源，使用很方便。此電動機為1000轉/分的低速電機，有效地減少了高壓柱塞泵的磨損。連續工作時間可以達到10小時以上。
（3）.加熱部分
加熱部分是一個利用60多米長的不銹鋼的無縫鋼管依次盤繞而成的雙層加熱爐盤。能夠讓冷水充分的加熱，熱效率達到95%以上，從而達到150℃的恒定水蒸汽溫度。
（4）.高壓軟管
高壓水泵和噴嘴之間通過10米長的高壓軟管來連接。高壓軟管由內管、增強層和外皮三部分組成。內管輸送水，增強層提高內管的強度以耐受高壓，而外皮則起保護作用，以防止腐蝕和機械損傷。高壓軟管和增強層用鋼絲編織，一般有2～3層。
（5）.噴槍、噴嘴及工作附件
高壓水經過軟管，后到達噴槍、噴嘴及工作附件。噴嘴將高壓低流速的水轉化為低壓高流速的射流。在其它條件一定的情況下，清洗效果的好壞，主要取決于高壓清洗裝置的附件及噴嘴。一般噴嘴都是由多種特種金屬制成的。為產生清洗用的水射流，一般采用圓柱形和扁平形兩種形狀的噴嘴。由于這兩種噴咀的結構不同，作用也不一樣，圓柱形噴嘴射流的射程遠，但作用面積小；而扁平形噴嘴的射流的射程較短，但作用面積大。
三、油管清洗工藝

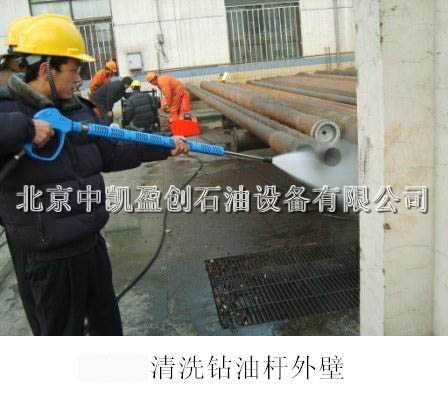

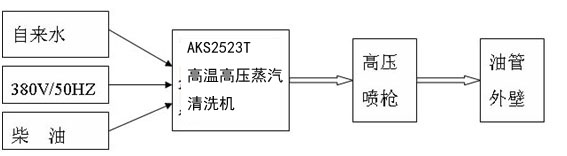

1、油管外壁的清洗：

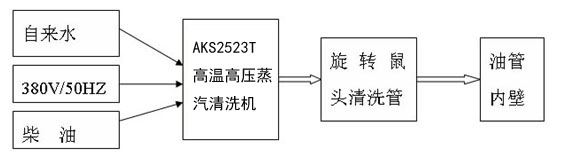

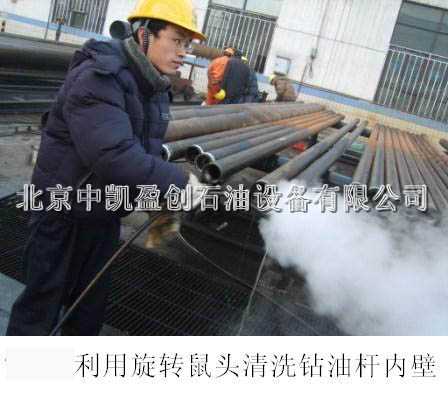

2、油管內壁的清洗
油管的內外壁附有油污、油垢、蠟，一般很難清洗。老工藝一般采用堿煮的方法，
壓力250bar，溫度150℃的高壓高溫水蒸氣，高溫能使油污、油垢、蠟迅速融化，
而高壓水流又能把這些融化物帶走。成本低：每根油管的清洗成本只有2～3元。
效率高：每根油管的清洗時間為2分鐘左右。清洗效果好。
此種設備及工藝已在中海油、大港、大慶、華北等油田廣泛應用。
北京中凱盈創石油設備有限公司一直致力于油田清洗技術的推廣，您如有興趣請來電。
電話：010-60239803 57121109 13001142554 13381104422
